Радиальный сферический подшипник с антифрикционным материалом

Радиальные подшипники скольжения SKF сферической формы с антифрикционным материалом используются как опора валов и осей для уменьшения потери энергии трения. Конструкция радиального подшипника скольжения включает внутреннее кольцо, наружный диаметр которого сферически выпуклый, и внешнее кольцо с внутренней поверхностью сферически вогнутой формы. Кольца механизма изготовлены из подшипниковой стали.

Благодаря сферической форме колец радиальные подшипники скольжения могут создавать выравнивающие движения между опорной поверхностью вала и корпусом подшипника. Конструкция способна воспринимать колебательные и повторяющиеся поворотные или наклонные движения вала даже на небольшой скорости скольжения и при больших нагрузках.

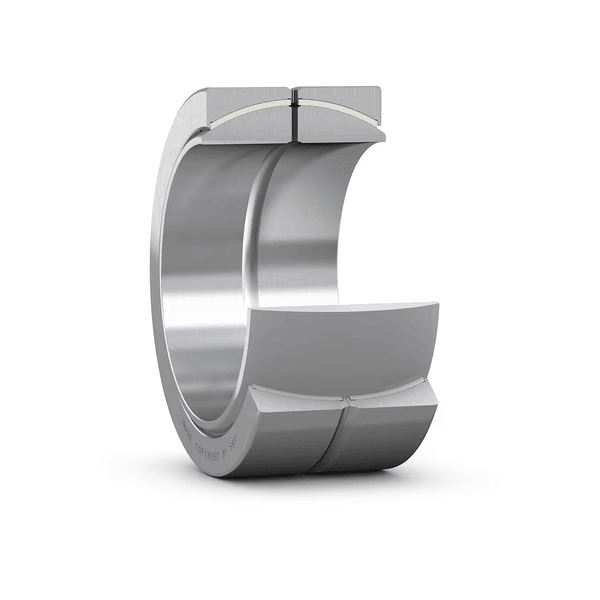

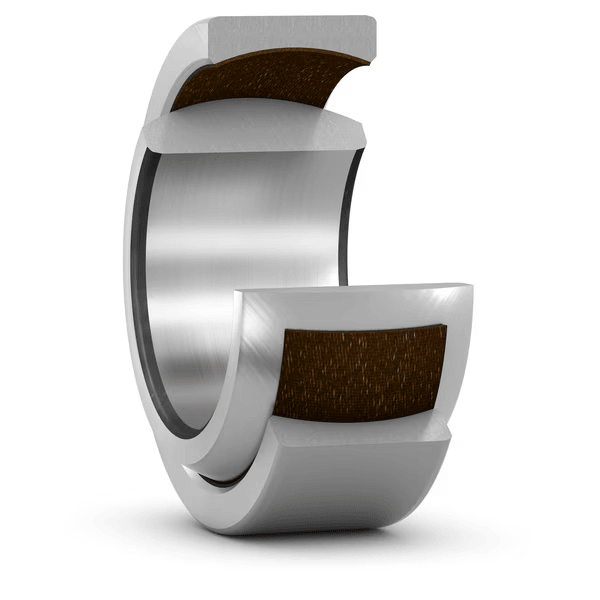

Радиальные подшипники представлены в нескольких вариантах с разной шириной внутренней части: внутреннее и внешнее кольца могут быть одинаковой ширины, или внутреннее кольцо может иметь большую ширину для восприятия более высоких нагрузок. Подшипники оснащены разным антифрикционным материалом: политетрафторэтилен-ткань (ПТФЭ-ткань), армированный волокном полиамид (ПТФЭ FRP), спеченная бронза с ПТФЭ.

Такие подшипники скольжения не нуждаются в техническом обслуживании. Так как конструкции с ПТФЭ-тканью и спеченной бронзой имеют сухой скользящий материал и не подлежат смазыванию. Механизм с ПТФЭ FRP смазывается один раз на заводе. Повторная смазка может увеличить срок службы подшипника, но не является обязательной.

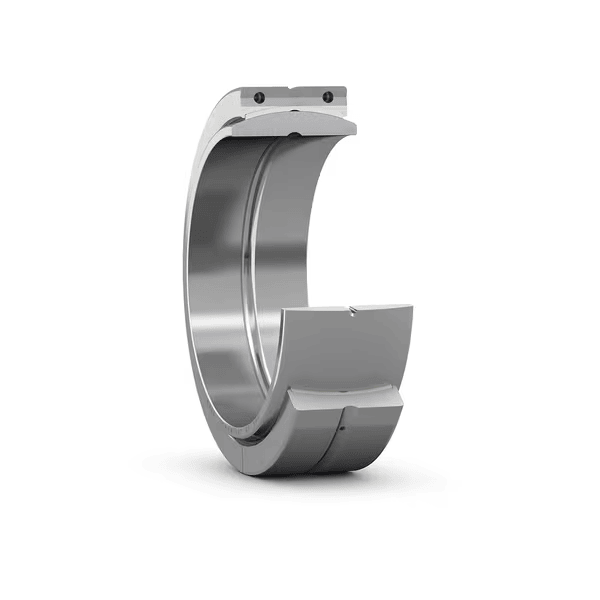

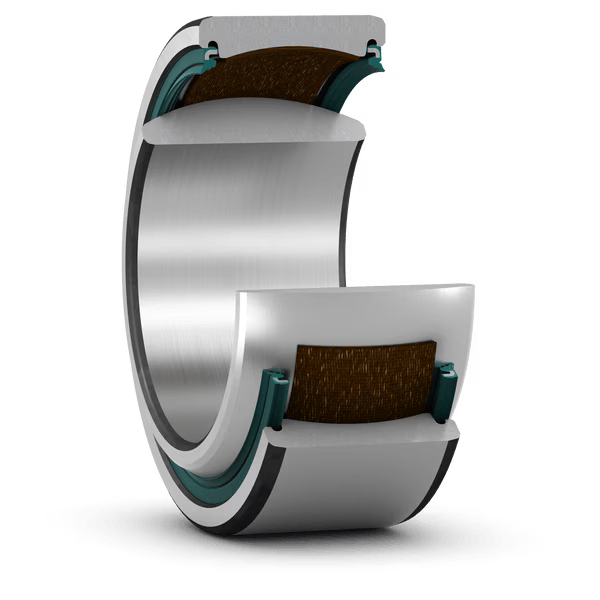

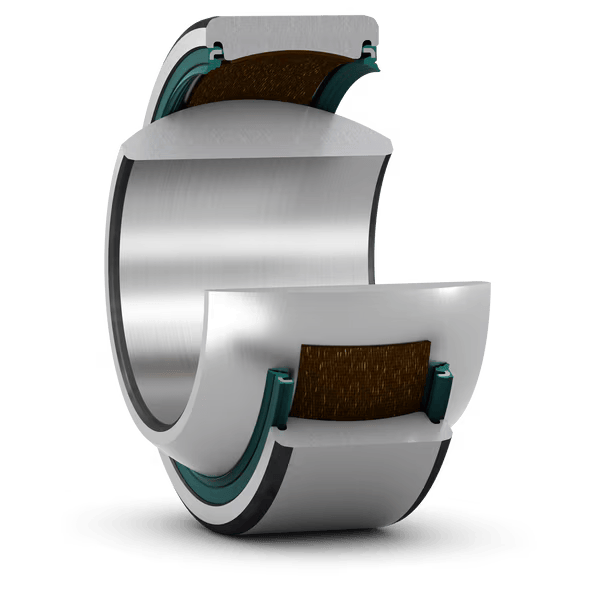

Радиальные сферические подшипники из стали с антифрикционным материалом из ПТФЭ могут дополнительно оснащаться уплотнениями, которые защищают от внешних загрязнений.

Радиальные подшипники сферической формы из стали с разным антифрикционным материалом выдерживают разный диапазон температур:

- сталь и политетрафторэтилен-ткань от -50 до 150 °C, грузоподъёмность снижается при температуре выше 65°C;

- сталь и армированный волокном полиамид от -40 до 75 °C, потеря грузоподъёмности происходит после 50°C;

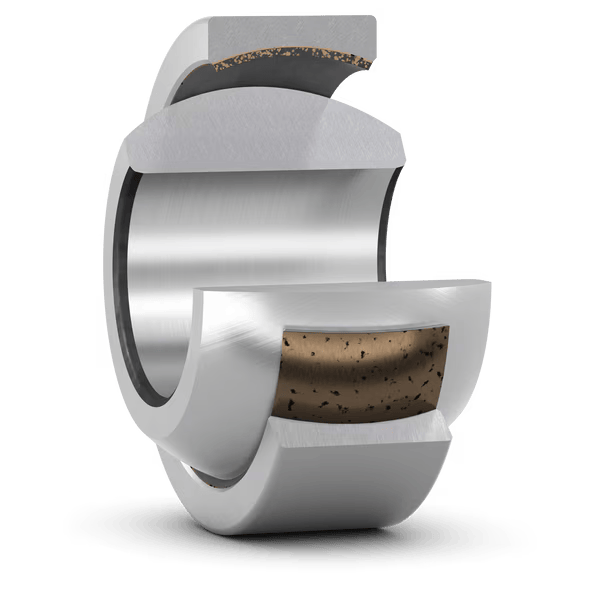

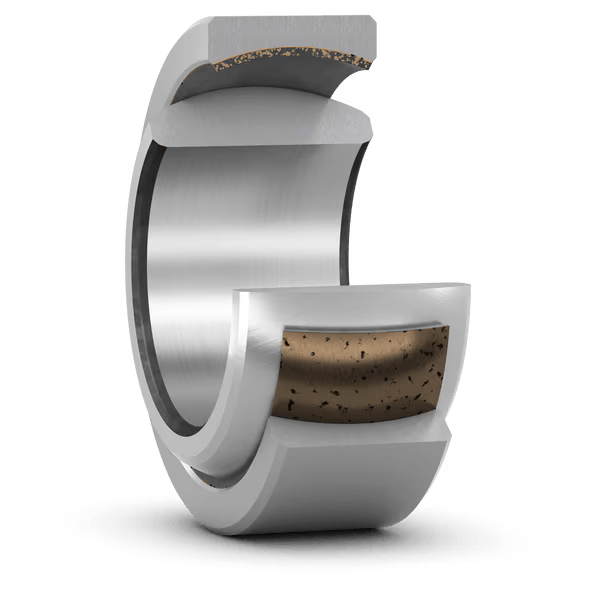

- сталь и спеченная бронза от -50 до 150°C, после 80 °C уменьшается грузоподъёмность подшипника.

Радиальные сферические подшипники скольжения SKF выпускаются в серии GE. Подшипники со скользящей поверхностью с ПТФЭ обозначаются как TX; с антифрикционным материалом ПТФЭ FRP – FBAS или FS; с спеченной бронзой – C.
