Шарнирный наконечник с радиальным сферическим подшипником

Шарнирные наконечники SKF предназначены для установки на концах гидравлических и пневматических поршней для соединения цилиндра с валом. В конструкцию наконечника входит головка в форме глаза, которая оснащается радиальным сферическим подшипником скольжения, и интегральный хвостовик, с помощью которого наконечник монтируется в цилиндр оборудования.

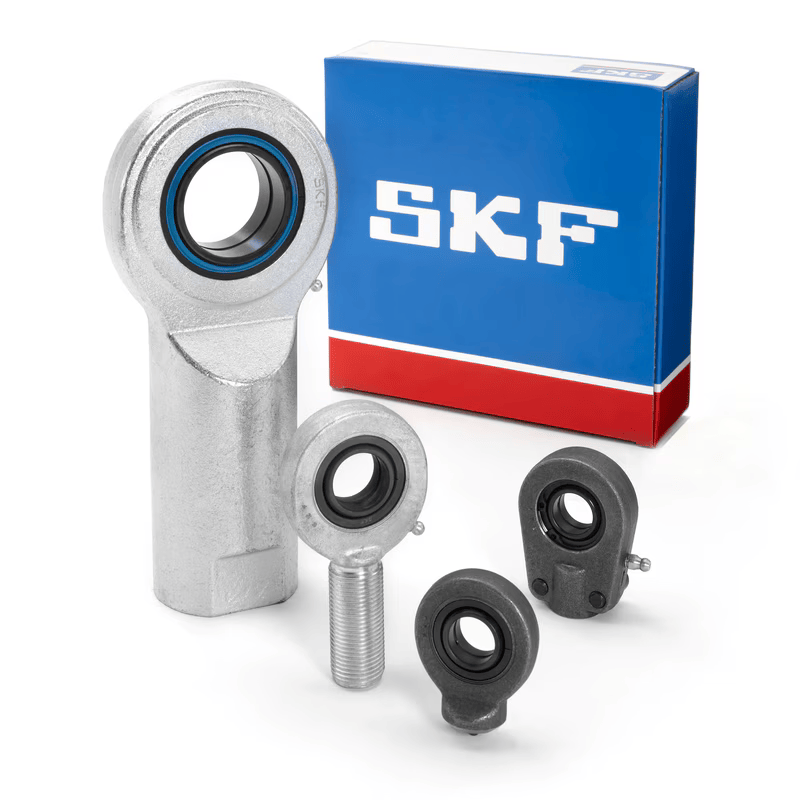

СКФ представляет шарнирные наконечники в разных комбинациях: со встроенными радиальными подшипниками разного типа и с различной конструкцией хвостовика.

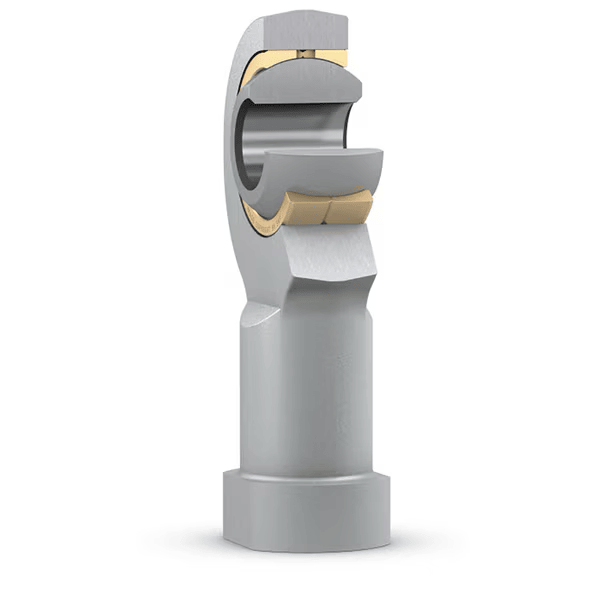

Наконечники со стандартным радиальным сферическим подшипником скольжения изготовлены со скользящей поверхностью из стали или бронзы без антифрикционного материала. Такие подшипники SKF нуждаются в минимальном обслуживании, но отличаются длительным сроком работы. Подшипники в шарнирных наконечниках смазываются сбоку или через масленку в корпусе штока. Конструкция, выполненная полностью из стали, подходит для эксплуатации при тяжёлых статических, ударных или законопеременных нагрузках. Механизм с поверхностью из бронзы используется в условиях нехватки смазки.

Шарнирные наконечники SKF с подшипниками из стали и стали/бронзы выпускаются с хвостовиками в следующих конструкциях:

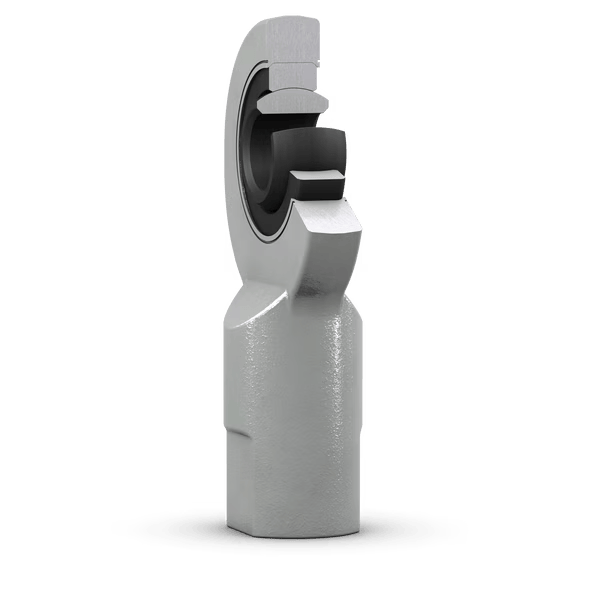

- с внутренней резьбой, направленной в правую сторону – суффикс обозначения SI;

- с внутренней резьбой, направленной в левую сторону – суффикс обозначения SI(L);

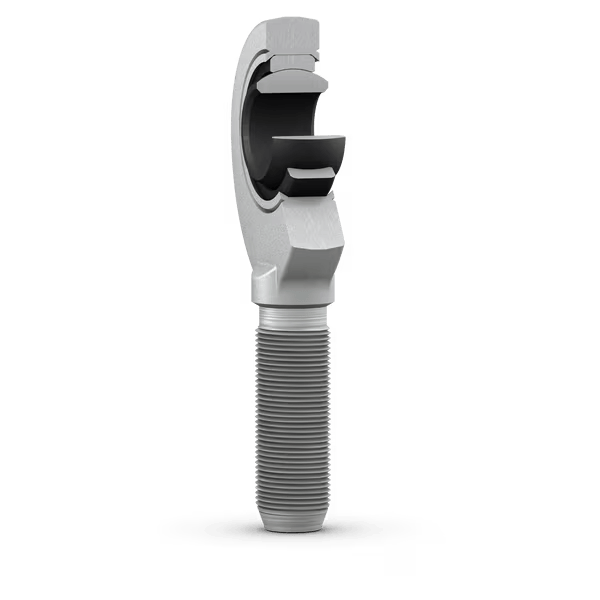

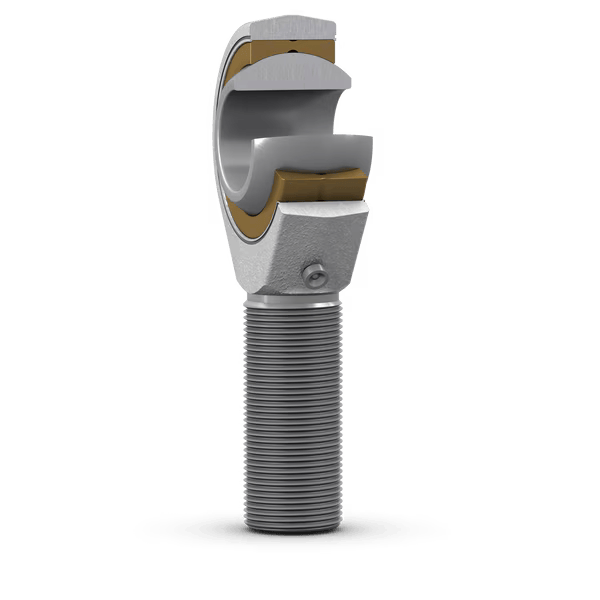

- с внешней резьбой, направленной в правую сторону – суффикс обозначения SA;

- с внешней резьбой, направленной в левую сторону – суффикс обозначения SA(L).

Шарнирные наконечники СКФ с подшипниками, выполненными полностью из стали, также производятся с хвостовиком с прорезями с внутренней левосторонней резьбой и с приварным хвостовиком.

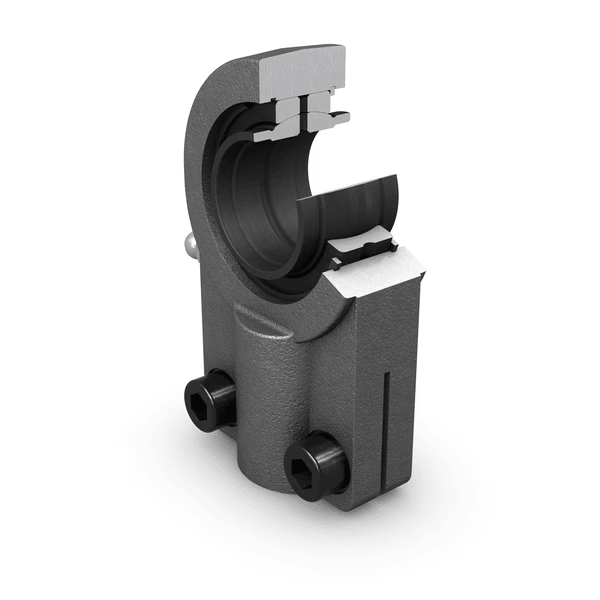

Шарнирные наконечники с хвостовиком с прорезями аналогичны по строению механизмам с внутренней левосторонней резьбой. Наконечники дополнительно фиксируются зажимными винтами и предназначены для эксплуатации на гидроцилиндрах. Концы стержней представлены с разной шириной хвостовика и обозначаются как SI(L)J, SI(L)R или SI(L)QG, в зависимости от ширины корпуса.

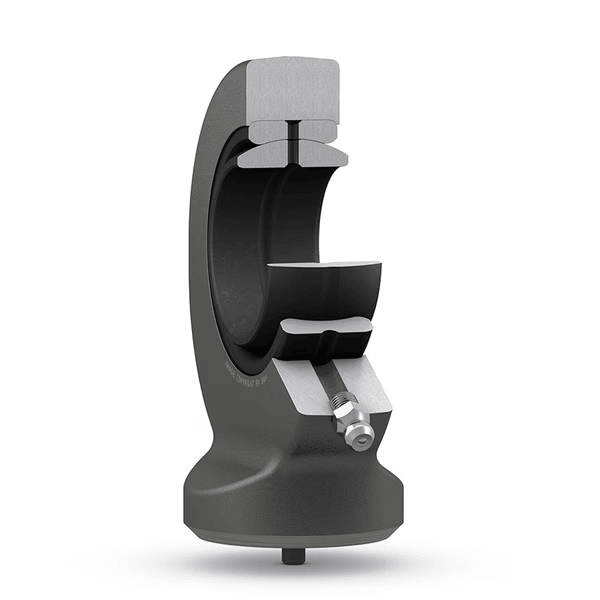

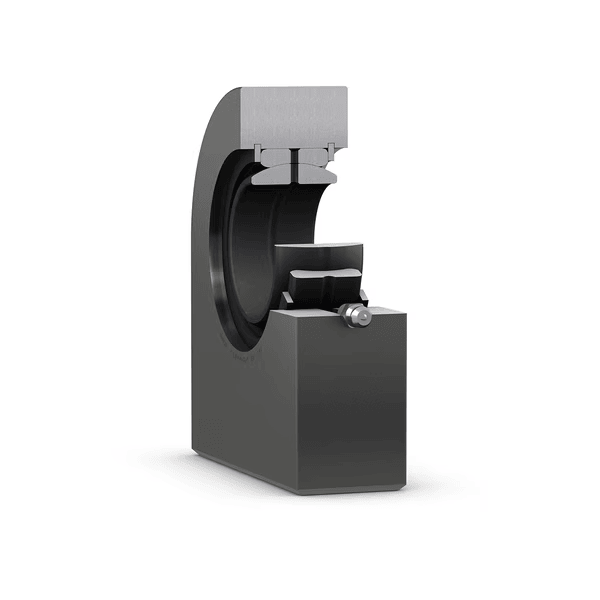

Шарнирные наконечники SKF с приварным хвостовиком отличаются способом монтажа: механизм не закручивается, а приваривается к цилиндру. Наконечники с приварным хвостовиком представлены с цилиндрическим (суффикс обозначения SC) и прямоугольным (суффикс обозначения SCF) сечением. Конструкция с цилиндрическим сечением легко центрируется с помощью штифта и применяется в поршневых штоках или гидравлических цилиндрах. Наконечники с прямоугольным сечением отличаются повышенной производительностью и выдерживают более высокие статические нагрузки.
