Шарнирный наконечник с радиальным сферическим подшипником с антифрикционным материалом

Шарнирные наконечники SKF с встроенным радиальным сферическим подшипником разработаны для монтажа на концах пневматических и гидравлических поршней для обеспечения соединения цилиндра и вала. Наконечник СКФ состоит из верхней части, в которую устанавливается подшипник, и из нижней – хвостовика, фиксирующего конструкцию на цилиндре.

SKF выпускает наконечники, оснащённые радиальными сферическими подшипниками из стали со скользящей поверхностью с разным антифрикционным материалом. В том числе:

- политетрафторэтилен-ткань (ПТФЭ-ткань) – суффикс обозначения TX.

Подшипник дополнительно оснащён трёхкромочным уплотнением повышенной прочности. Механизм подходит для очень тяжёлых постоянно направленных нагрузок;

- армированный волокном полиамид (ПТФЭ FRP) – суффикс обозначения F.

Механизм не имеет уплотнений, но устойчив к загрязняющим веществам;

- спеченная бронза – суффикс обозначения C.

Подшипник также предназначен для тяжёлых нагрузок постоянного направления.

Конструкция наконечника SKF с подшипником скольжения с антифрикционной поверхностью не нуждается в смазывании и, соответственно, не требует постоянного технического обслуживания. Благодаря чему может использоваться в местах, где затруднена или не допускается смазка. Наконечники стержней с радиальными сферическими подшипниками скольжения СКФ подходят для работы в условиях низкого коэффициента трения.

SKF производит шарнирные наконечники с хвостовиками разных конструкций:

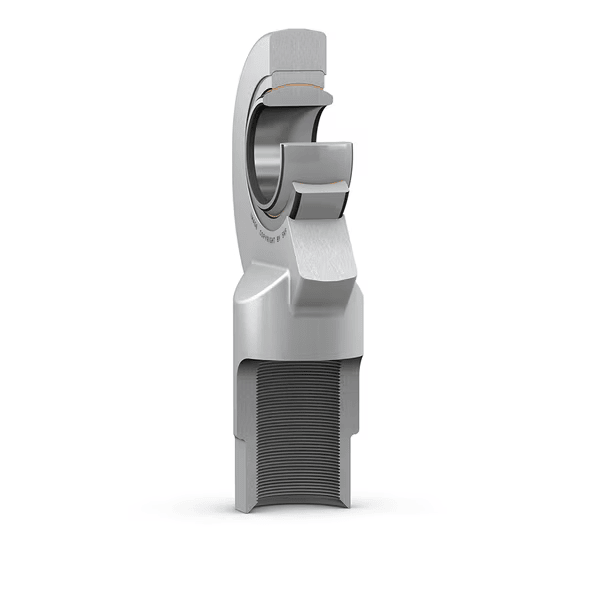

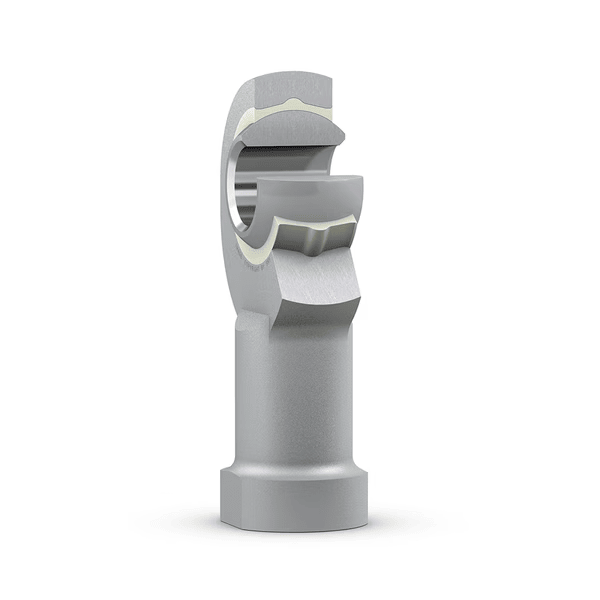

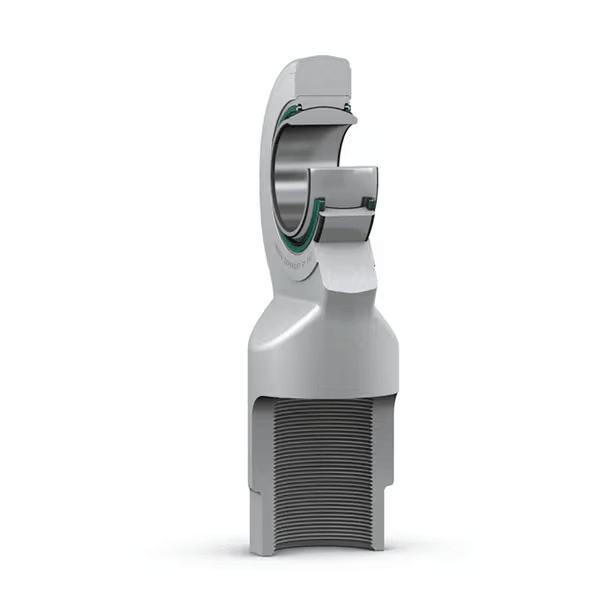

- с внутренней резьбой, направленной в правую сторону – суффикс обозначения SI;

- с внутренней резьбой, направленной в левую сторону – суффикс обозначения SI(L);

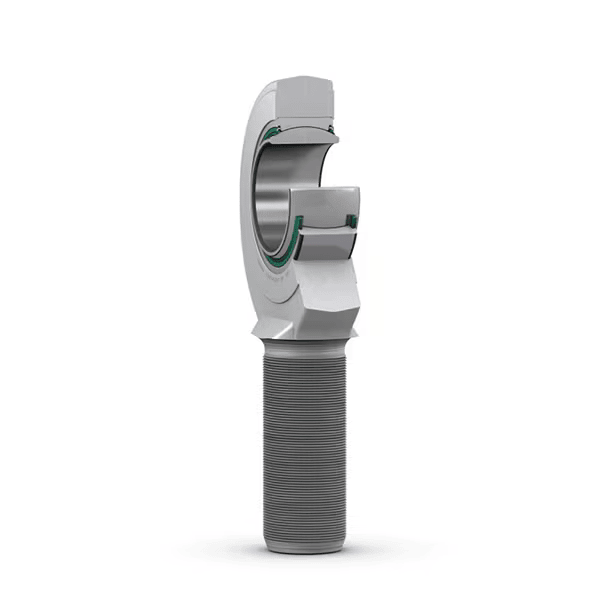

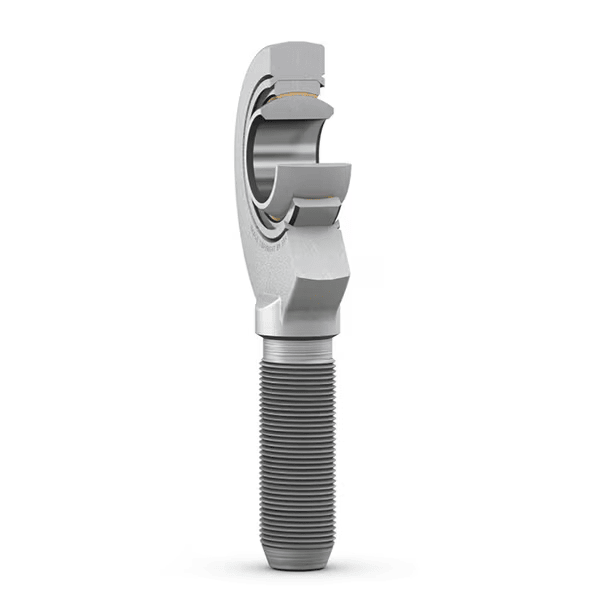

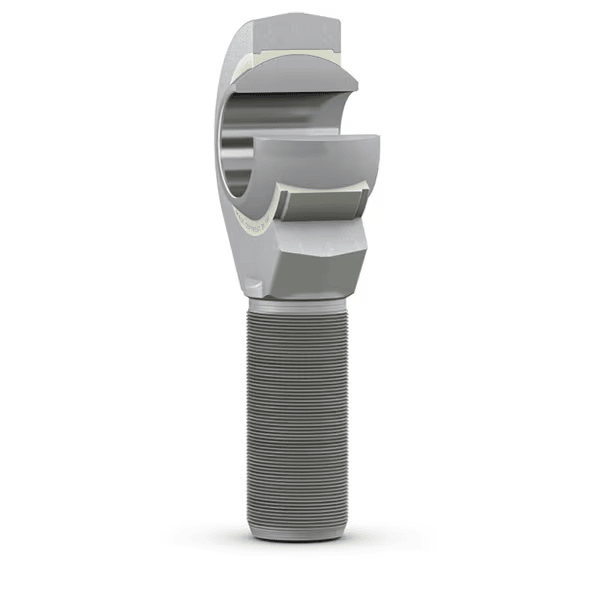

- с внешней резьбой, направленной в правую сторону – суффикс обозначения SA;

- с внешней резьбой, направленной в левую сторону – суффикс обозначения SA(L).
