Однорядный упорный конический роликоподшипник

Упорные конические роликовые подшипники SKF предназначены для эксплуатации в условиях только высоких осевых и пиковых нагрузок. Они не способны воспринимать радиальные нагрузки и, соответственно, не должны подвергаться перпендикулярному нагружению. Конструкция однорядных упорных подшипников с коническими роликами применяется, когда необходимо поддерживать очень большие односторонние осевые нагрузки, например, в крюках кранов, вертлюгах или верхних приводах буровых установок нефтегазовой промышленности.

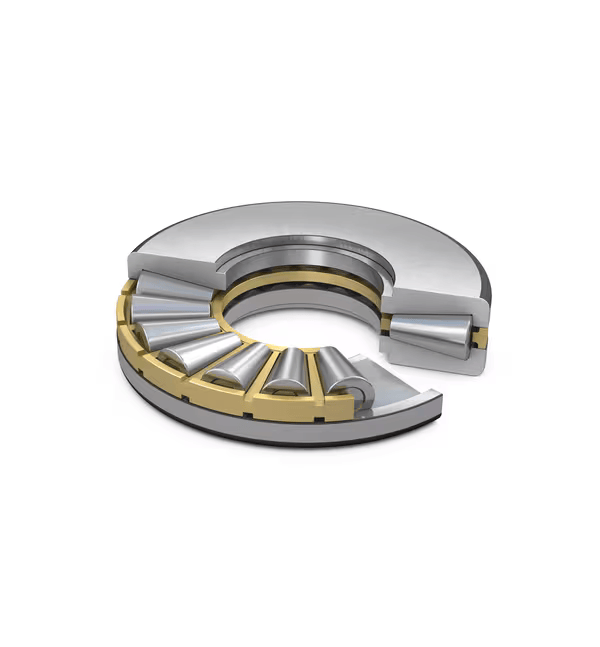

СКФ выпускает однорядные упорные конические роликоподшипники в симметричном и асимметричном исполнениях. Симметричные подшипники состоят из двух идентичных шайб вала и корпуса с одним направляющим боковым бортом. Подшипники оснащены одним комплектом роликов конической формы и сепаратором, изготовленным из обработанной латуни.

Ассиметричный вариант однорядного конического роликоподшипника SKF включает шайбы разных форм: шайба корпуса имеет плоскую дорожку качения, а шайба вала отличается дорожкой качения конической формы, со встроенным направляющим фланцем. В конструкцию также входят конические ролики с латунным сепаратором. В ассиметричный подшипник могут быть установлены более длинные ролики, которые способствуют устойчивому восприятию более высоких осевых нагрузок, по сравнению с симметричными моделями того же размера. Однорядный упорный конический роликоподшипник СКФ асимметричного типа также может компенсировать незначительный эксцентриситет вала относительно отверстия корпуса.

Упорный подшипник SKF с одним рядом конических роликов обеспечивает высокую осевую грузоподъёмность и жёсткость подшипникового узла. Конструкция не требует большого осевого пространства и отличается длительным сроком эксплуатации.
