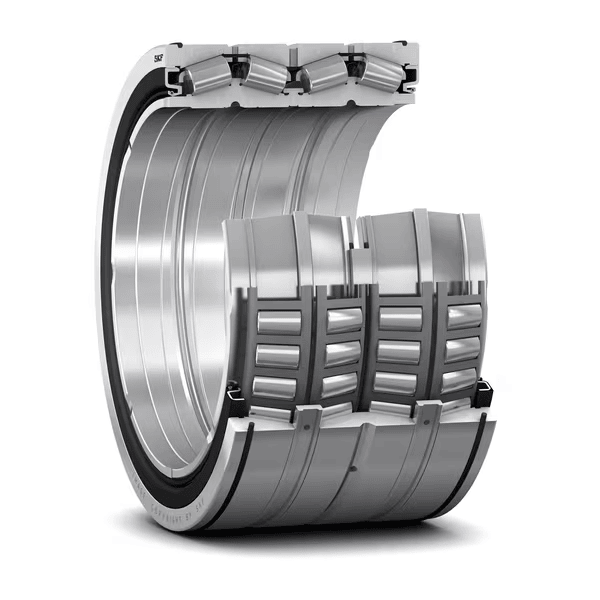

Четырёхрядный конический роликоподшипник TQO
Четырёхрядные конические роликовые подшипники SKF разработаны для восприятия комбинированных радиальных и разносторонних осевых нагрузок на низких и средних скоростях вращения. Конструкции СКФ с четырьмя рядами роликов конической формы используются исключительно в рабочих валах, например, в прокатных станах. Они обеспечивают высокую радиальную грузоподъёмность и низкий коэффициент трения.
SKF выпускают четырёхрядные конические роликоподшипники в двух исполнениях, с различиями в расположении комплектов роликов относительно друг друга. Серия TQO предполагает расположение роликов в парах по Х-образной схеме, «лицом к лицу». Тогда линии нагрузок в каждой паре сходятся к оси подшипника. Серия TQO представляет наиболее используемую конструкцию четырёхрядных конических механизмов, в связи с чем СКФ производит эту модель подшипников во многих дизайнах, в том числе:
- Базовая модель TQO состоит из одного двухрядного центрального, двух однорядных боковых внешних колец и двух двухрядных внутренних, все внешние и внутренние кольца разделены промежуточными. Ролики подшипника фиксируются стальными сепараторами оконного типа.
- TQO.1 также включает одно двухрядное кольцо по центру и два однорядных по бокам на внешней части и два двухрядных внутренних кольца, все разделенные промежуточными, но отличается прокалываемыми роликами со штифтовыми сепараторами, выполненными из стали.
- Внутренняя часть конструкции TQON делится на два двухрядных кольца, а вешняя – на четыре однорядных, не разделенных промежуточными кольцами. Подшипники оснащены сепараторами оконного типа, изготовленными из штампованной стали.
- TQON.1 имеет два двухрядных внутренних кольца и четыре однорядных внешних с промежуточными кольцами между всеми частями внутренних и внешних колец, а также стальные штифтовые сепараторы, фиксирующие прокалываемые ролики.
- В конструкцию TQOEN входят четыре однорядных внешних кольца и два двухрядных внутренних, удлиненных с одной стороны, без промежуточных колец, со стальными сепараторами оконного типа. Выступы на внутренней части с обеих сторон подшипника выполнены в виде контрповерхностей для радиальных уплотнений вала.
- TQOE включает два двухрядных удлинённых по бокам внутренних кольца с выступами в виде контрповерхностей для радиальных уплотнений вала, двухрядное центральное и два однорядных боковых внешних кольца, разделенные промежуточными кольцами. Ролики подшипника фиксируются стальными сепараторами оконного типа.
- TQOT состоит из центрального двухрядного и боковых однорядных внешних колец, двух двухрядных внутренних и промежуточных колец, разделяющих все внешние и внутренние части. Механизм оснащён стальными сепараторами оконного типа и коническим отверстием с конусностью 1:12, которое необходимо при посадке подшипника с натягом.
- TQOS оснащён двумя двухрядными внутренними, одним двухрядным центральным и двумя однорядными крайними внешними кольцами, отделенными промежуточными вставками фланца. Подшипник имеет стандартные сепараторы оконного типа, выполненные из штампованной стали, и запечатан с обеих сторон уплотнениями.
- TQOSN отличается запечатанной конструкцией с двумя двухрядными внутренними частями и четырьмя однорядными внешними, без промежуточных колец. Роликовые тела качения фиксируются с помощью сепараторов оконного типа, изготовленных из стали.
- TQOSN.1 конструктивно аналогичен, имеет два двухрядных внутренних кольца и четыре однорядных внешних, не разделенных промежуточными кольцами, и также запечатан с обеих сторон, но оснащён прокалываемыми роликами со стальными штифтовыми сепараторами.
- TQOSNP включает два двухрядных внутренних и четыре однорядных внешних кольца. Промежуточные кольца расположены только по центру, между внутренними и средними внешними частями. В роликоподшипник встроены стальные сепараторы оконного типа и защитные уплотнения.
- TQOESN состоит из четырех однорядных внешних и двух удлинённых с одной стороны двухрядных внутренних частей без промежуточного фланца. Выступы внутреннего кольца выполнены в виде контрповерхностей для радиальных уплотнений вала. Подшипник также имеет стандартный сепаратор оконного типа, изготовленный из стали, и запечатанные боковые стороны.
- TQOES оснащён двумя двухрядными удлиненными внутренними кольцами с выступами, выполненными в виде контрповерхностей для радиальных уплотнений вала, центральным двухрядным и крайними однорядными внешними кольцами с промежуточным фланцем. Конструкция также включает стальные сепараторы оконного типа и встроенные с двух сторон уплотнения.
Четырёхрядные конические роликовые подшипники SKF серии TQO герметичной конструкции отличаются увеличенным сроком службы, повышенной износостойкостью, меньшей необходимостью в обслуживании и сниженным расходом смазочных материалов. Уплотнения для таких подшипников изготавливаются из гидрированного бутадиен-нитрильного каучука (HNBR) или синтетического каучука FKM.
