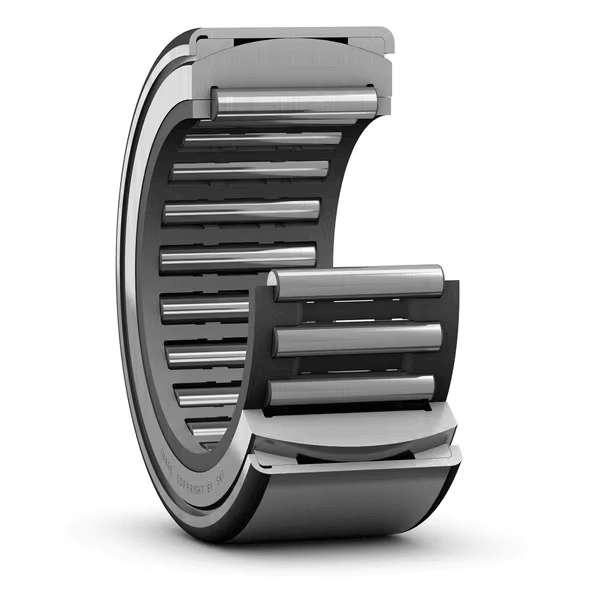

Самоцентрирующийся игольчатый роликоподшипник RPNA без внутреннего кольца

SKF производит игольчатые роликовые подшипники с очень тонким поперечным сечением и самоцентрирующейся конструкцией. Такие механизмы могут применяться на валах с большими перекосами и отклонениями, которые возникают из-за погрешностей при установке или деформации самого вала.

Кольца самоцентрирующихся игольчатых роликоподшипников СКФ имеют сферическую форму, которая позволяет подшипникам выдерживать перекосы между валом и корпусом. SKF выпускает самоцентрирующиеся подшипники с игольчатыми роликами в комбинациях с разным исполнением внутреннего кольца. Механизм может не иметь внутреннее кольцо, когда используется на валу с отшлифованной и закаленной поверхностью. Поскольку вал с такой поверхностью может служить как дорожка качения для игольчатых роликов.

Самоцентрирующиеся игольчатые роликовые подшипники СКФ серии RPNA отличаются компактной конструкцией, так как состоят только из внешнего кольца сферически выпуклой формы, двух вогнутых опорных колец, заключенных в вытянутую втулку, и одного комплекта игольчатых роликов с сепаратором оконного типа, без внутреннего кольца. Сепараторы для роликоподшипников этой конструкции изготавливаются из листовой или обработанной стали.

Самоцентрирующиеся игольчатые роликовые подшипники SKF серии RPNA имеют высокую радиальную грузоподъёмность. Они способны компенсировать статическую начальную несоосность, и благодаря небольшой высоте поперечного сечения, подходят для компактных подшипниковых установок.
