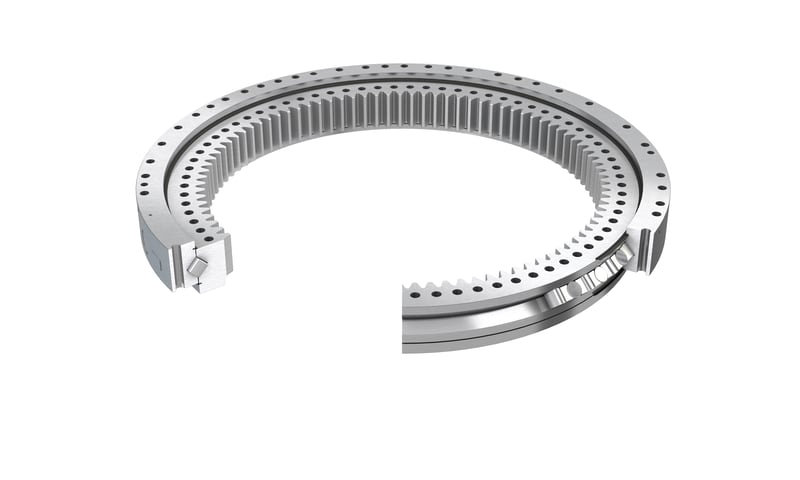

Опорно-поворотное устройство на основе подшипников с перекрестными цилиндрическими роликами

Опорно-поворотные подшипники с цилиндрическими перекрестными роликами предназначены для узлов с нулевым рабочим зазором или натягом, где необходимы жесткость и постоянное сопротивление вращению. Устройство состоит из внутреннего и наружного колец и цилиндрических роликов, которые разделены полиамидными прокладками. Оси вращения соседних роликов расположены под углом 90° друг к другу, из-за этого механизм способен выдерживать комбинации больших радиальных и средних осевых нагрузок. Такое расположение тел качения также обеспечивает низкий крутящий момент в пределах минимального диапазона и высокую степень жесткости и устойчивости. В подшипник с цилиндрическими роликами SKF встроено уплотнение для защиты. К конструкции опорно-поворотного устройства можно добавить приводные механизмы и зубчатые колеса, а для фиксации подшипника предусмотрена схема отверстий.
